90-3 - Innesto rapido GIGANTE con MASCHERINA PORTAGOMMA - Raccorderia - Ani - Aria compressa
(IVA/VAT incl.)

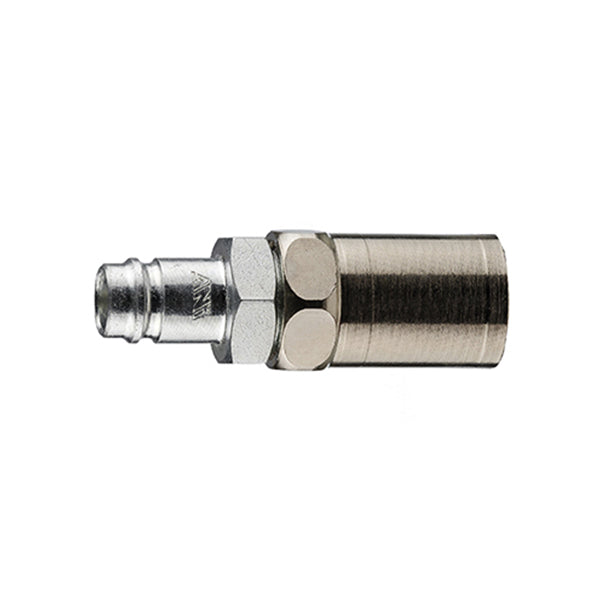

INNESTO RAPIDO GIGANTE CON MASCHERINA PORTAGOMMA
Serie 90 – rubinetti e innesti giganti
• Acciaio carbonitrurato e zincato/Ottone nichelato • Compatibili solo con rubinetti serie “90-R”
| 90-3 |
| GIGANTE con MASCHERINA PORTAGOMMA |
| Codice | Mod. | Di X De | f | P | L |  |
 |
|---|---|---|---|---|---|---|---|
| AH022476 | 90-3 | Ø 10 x 19 | Ø 6.5 | 42 | 71 | 22 | 24 |
| AH022474 | 90-3 | Ø 12 x 21 | Ø 8 | 42 | 71 | 25 | 25 |
| AH022475 | 90-3 | Ø 13 x 23 | Ø 8 | 42 | 71 | 25 | 26 |
CARATTERISTICHE TECNICHE
Rubinetto rapido gigante a sfere in acciaio zincato con sicurezza anti-sgancio.
• Sicurezza anti-sgancio
• Cappellotto e corpo in acciaio zincato
COMPATIBILITÀ: Atlas Copco QIC 15 SE, ErgoQIC 15E - CEJN 410 - LEGRIS 27
PARKER 55 - RECTUS 27 - TEMA 1700
CAMPI DI IMPIEGO: Circuiti pneumatici.
PRESSIONE D’ESERCIZIO: 0 ÷ 16 bar (232 psi).
TEMPERATURA DI LAVORO: -15°C (258°K) ÷+80°C (353°K).
DIAMETRO NOMINALE: 10.5 mm.
PORTATA DEL FLUSSO A 6 bar: 4000 l/min (141.3cfm).
MATERIALI IMPIEGATI: Acciaio zincato (11SmnPb37 UNI EN 10277-3) , Ottone Nichelato (UNI EN 12164 CW 614N).
O-RING/ GUARNIZIONI: Guarnizioni in gomma NBR.
FILETTATURA: Gas conica ISO 7 (BSPT) - DIN 2999 - BS 21), Gas cilindrica - ISO 228 (BSPP).
