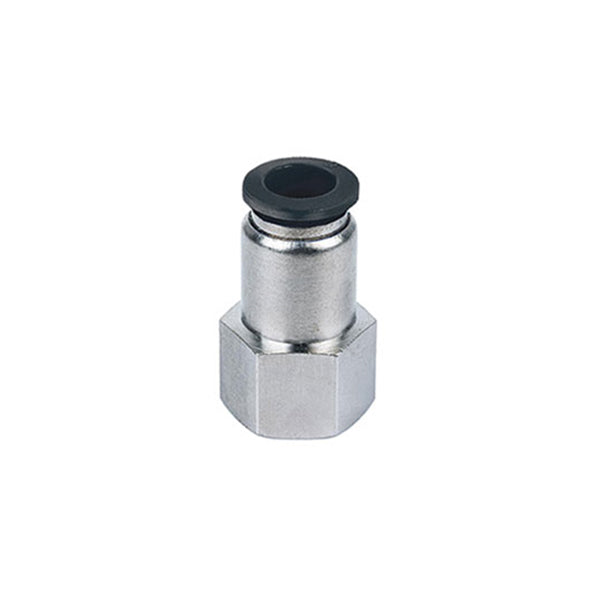

35/AF - Terminale FEMMINA dritto filettato - Raccordi rapidi in tecnopolimero - Raccorderia - Ani (Conf. da 10pz)
Codice prodotto: AH0382301A
€29,28
(IVA inclusa)
le consegne sono da
TERMINALE DRITTO FILETTATO MASCHIO
Serie 35 – Raccordi rapidi in tecnopolimero - Femmina cilindrica ISO 228 (BSPP)
| 35/AF - FEMMINA |
 |
| Codice | Mod. | A | B | C | D |  |
|---|---|---|---|---|---|---|
| AH0382301A | 35/AF | 1/8 F | Ø 4 | 23.2 | 7 | 14 |
| AH0382302A | 35/AF | 1/4 F | Ø 4 | 26.1 | 10.5 | 17 |
| AH0382303A | 35/AF | 1/8 F | Ø 6 | 24.1 | 7 | 14 |
| AH0382304A | 35/AF | 1/4 F | Ø 6 | 27.2 | 10.5 | 17 |
| AH0382305A | 35/AF | 3/8 F | Ø 6 | 27.5 | 12 | 19 |
| AH0382306A | 35/AF | 1/2 F | Ø 6 | 30.1 | 14 | 24 |
| AH0382307A | 35/AF | 1/8 F | Ø 8 | 26 | 7 | 14 |
| AH0382308A | 35/AF | 1/4 F | Ø 8 | 28.7 | 10.5 | 17 |
| AH0382309A | 35/AF | 3/8 F | Ø 8 | 29 | 12 | 19 |
| AH0382310A | 35/AF | 1/2 F | Ø 8 | 31.4 | 14 | 24 |
| AH0382311A | 35/AF | 1/8 F | Ø 10 | 28.3 | 7 | 17 |
| AH0382312A | 35/AF | 1/4 F | Ø 10 | 30.8 | 10.5 | 17 |
| AH0382313A | 35/AF | 3/8 F | Ø 10 | 31.7 | 12 | 19 |
| AH0382314A | 35/AF | 1/2 F | Ø 10 | 34 | 14 | 24 |
| AH0382315A | 35/AF | 1/4 F | Ø 12 | 33.3 | 10.5 | 21 |
| AH0382316A | 35/AF | 3/8 F | Ø 12 | 34.5 | 12 | 21 |
| AH0382317A | 35/AF | 1/2 F | Ø 12 | 36.1 | 14 | 24 |
| AH0382318A | 35/AF | 3/8 F | Ø 14 | 36 | 12.5 | 22 |
| AH0382319A | 35/AF | 1/2 F | Ø 14 | 38 | 14 | 24 |
| AH0382320A | 35/AF | 3/8 F | Ø 16 | 36.5 | 12.5 | 24 |
| AH0382321A | 35/AF | 1/2 F | Ø 16 | 38 | 14 | 24 |
CARATTERISTICHE TECNICHE
CAMPI DI IMPIEGO: Circuiti pneumatici, oleodinamici e idraulici.
PRESSIONE D’ESERCIZIO: 10 bar (1 MPa)
TEMPERATURA DI LAVORO: 0°C (273°K) ÷ +60°C (333°K).
TIPI DI TUBO INNESTABILI: RILSAN (PA11/12), POLIURETANO, POLIETILENE, POLIESTERE, PTFE, NYLON (PA6) : ±0,5 (ø 4÷ø10) - ±0,1 (ø12 ÷ ø 16).
MATERIALI IMPIEGATI: Ottone nichelato (EN 12164- CW614N) - Tecnopolimero Nero - NBR - Pinza in acciaio inox.
O-RING/GUARNIZIONI: Guarnizioni in gomma antiolio NBR
FILETTATURA: Gas conica con PTFE - ISO 7 (BSPT) -DIN 2999 - BS 21. Gas cilindrica - ISO 228 (BSPP)
