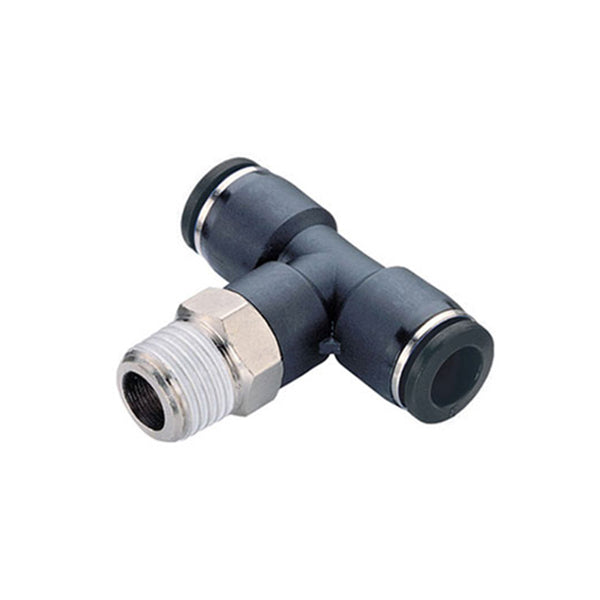

35/BGC - Raccordo GIREVOLE a "T" filettato MASCHIO CENTRALE - Raccordi rapidi in tecnopolimero - Raccorderia - Ani (Conf. da 10pz)
Il raccordo girevole a "T" 35/BGC è progettato per circuiti pneumatici, oleodinamici e idraulici. Realizzato in ottone nichelato e tecnopolimero nero, questo raccordo presenta una filettatura maschio centrale conica ISO 7 (BSPT) ed è dotato di guarnizioni in gomma antiolio NBR per garantire una tenuta sicura. Supporta una pressione d'esercizio massima di 10 bar e una temperatura operativa compresa tra 0°C e +60°C. È compatibile con vari tipi di tubi, inclusi Rilsan e nylon, rendendolo versatile per diverse applicazioni industriali.
Codice prodotto: AH0386301A
€31,84
Pagamento dilazionato solo per acquisti online
le consegne sono da
RACCORDO GIREVOLE A “T” FILETTATO MASCHIO CENTRALE
Serie 35 – Raccordi rapidi in tecnopolimero - Maschio conico ISO 7 (BSPT) -DIN 2999- BS 21 con PTFE
| 35/BGC - MASCHIO |
|---|
 |
| Codice | Mod. | A | B | C | D | E | F |  |
|---|---|---|---|---|---|---|---|---|
| AH0386301A | 35/BGC | 1/8 M | Ø 4 | 22.4 | 7.5 | 18 | 11 | 10 |
| AH0386302A | 35/BGC | 1/4 M | Ø 4 | 25.2 | 9 | 18 | 11 | 14 |
| AH0386303A | 35/BGC | 1/8 M | Ø 6 | 25.1 | 7.5 | 18 | 13.5 | 12 |
| AH0386304A | 35/BGC | 1/4 M | Ø 6 | 26.4 | 9 | 18 | 13.5 | 14 |
| AH0386305A | 35/BGC | 3/8 M | Ø 6 | 27.9 | 10.5 | 18 | 13.5 | 17 |
| AH0386306A | 35/BGC | 1/2 M | Ø 6 | 32.5 | 12 | 18 | 13.5 | 21 |
| AH0386307A | 35/BGC | 1/8 M | Ø 8 | 27.5 | 7.5 | 21 | 14.5 | 14 |
| AH0386308A | 35/BGC | 1/4 M | Ø 8 | 29.5 | 9 | 21 | 14.5 | 14 |
| AH0386309A | 35/BGC | 3/8 M | Ø 8 | 31 | 10.5 | 21 | 14.5 | 17 |
| AH0386310A | 35/BGC | 1/2 M | Ø 8 | 35 | 12 | 21 | 14.5 | 21 |
| AH0386311A | 35/BGC | 1/8 M | Ø 10 | 29.7 | 7.5 | 23 | 18 | 17 |
| AH0386312A | 35/BGC | 1/4 M | Ø 10 | 31.5 | 9 | 23 | 18 | 17 |
| AH0386313A | 35/BGC | 3/8 M | Ø 10 | 33 | 10.5 | 23 | 18 | 17 |
| AH0386314A | 35/BGC | 1/2 M | Ø 10 | 36.5 | 12 | 23 | 18 | 21 |
| AH0386315A | 35/BGC | 1/4 M | Ø 12 | 36.5 | 9 | 29 | 20.5 | 21 |
| AH0386316A | 35/BGC | 3/8 M | Ø 12 | 37.5 | 10.5 | 28 | 20.5 | 21 |
| AH0386317A | 35/BGC | 1/2 M | Ø 12 | 41 | 12 | 28 | 20.5 | 21 |
| AH0386318A | 35/BGC | 3/8 M | Ø 14 | 37 | 10.5 | 31 | 24 | 19 |
| AH0386319A | 35/BGC | 1/2 M | Ø 14 | 40.5 | 12 | 31 | 24 | 21 |
| AH0386320A | 35/BGC | 3/8 M | Ø 16 | 41.5 | 10.5 | 32.5 | 25.5 | 19 |
| AH0386321A | 35/BGC | 1/2 M | Ø 16 | 45.5 | 12 | 32.5 | 25.5 | 21 |
CAMPI DI IMPIEGO: Circuiti pneumatici, oleodinamici e idraulici.
PRESSIONE D’ESERCIZIO: 10 bar (1 MPa)
TEMPERATURA DI LAVORO: 0°C (273°K) ÷ +60°C (333°K).
TIPI DI TUBO INNESTABILI: RILSAN (PA11/12), POLIURETANO, POLIETILENE, POLIESTERE, PTFE, NYLON (PA6) : ±0,5 (ø 4÷ø10) - ±0,1 (ø12 ÷ ø 16).
MATERIALI IMPIEGATI: Ottone nichelato (EN 12164- CW614N) - Tecnopolimero Nero - NBR - Pinza in acciaio inox.
O-RING/GUARNIZIONI: Guarnizioni in gomma antiolio NBR
FILETTATURA: Gas conica con PTFE - ISO 7 (BSPT) -DIN 2999 - BS 21. Gas cilindrica - ISO 228 (BSPP)
