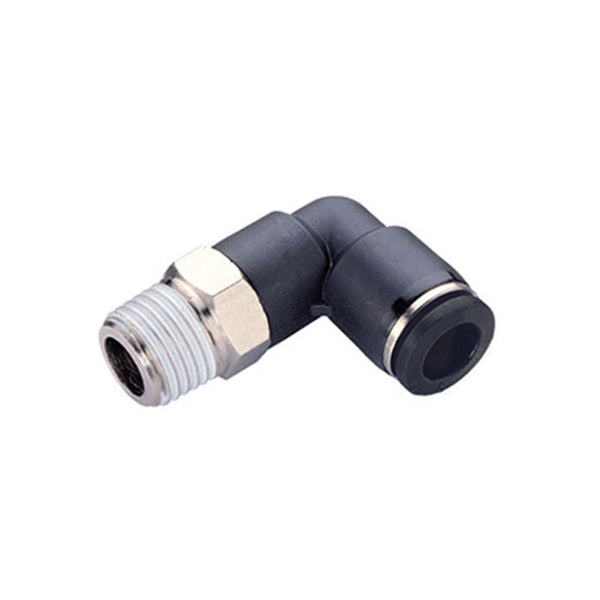

35/CGM - Raccordo GIREVOLE a "L" filettato MASCHIO - Raccordi rapidi in tecnopolimero - Raccorderia - Ani (Conf. da 10pz)
Il raccordo girevole a "L" 35/CGM è progettato per garantire connessioni flessibili e sicure in circuiti pneumatici, oleodinamici e idraulici. Questo raccordo presenta una filettatura maschio conico ISO 7 (BSPT) e una costruzione in ottone nichelato, con un rivestimento in tecnopolimero per una maggiore resistenza. Supporta una pressione d'esercizio fino a 10 bar e opera in un intervallo di temperatura da 0°C a +60°C. È compatibile con diversi tipi di tubi, inclusi Rilsan e nylon, e include guarnizioni in gomma antiolio NBR per garantire affidabilità e durata in diverse applicazioni industriali.
Codice prodotto: AH0384301A
€26,96
(IVA/VAT incl.)
Pagamento dilazionato solo per acquisti online
le consegne sono da
- Descrizione
- Specifiche
- Caratteristiche
RACCORDO A “L” GIREVOLE FILETTATO MASCHIO
Serie 35 – Raccordi rapidi in tecnopolimero - Maschio conico ISO 7 (BSPT) -DIN 2999- BS 21 con PTFE
35/CGM - MASCHIO |
---|
Codice | Mod. | A | B | C | D | E | F | |
---|---|---|---|---|---|---|---|---|
AH0384301A | 35/CGM | 1/8 M | Ø 4 | 24 | 7.5 | 18 | 11 | 10 |
AH0384302A | 35/CGM | 1/4 M | Ø 4 | 27 | 9 | 18 | 11 | 14 |
AH0384303A | 35/CGM | 1/8 M | Ø 6 | 25.4 | 7.5 | 18 | 13.5 | 12 |
AH0384304A | 35/CGM | 1/4 M | Ø 6 | 26.9 | 9 | 18 | 13.5 | 14 |
AH0384305A | 35/CGM | 3/8 M | Ø 6 | 28.4 | 10.5 | 18 | 13.5 | 17 |
AH0384306A | 35/CGM | 1/2 M | Ø 6 | 32 | 12 | 18 | 13.5 | 21 |
AH0384307A | 35/CGM | 1/8 M | Ø 8 | 28.5 | 7.5 | 22.9 | 14.5 | 14 |
AH0384308A | 35/CGM | 1/4 M | Ø 8 | 30.5 | 9 | 22.9 | 14.5 | 14 |
AH0384309A | 35/CGM | 3/8 M | Ø 8 | 31.5 | 10.5 | 22.9 | 14.5 | 17 |
AH0384310A | 35/CGM | 1/2 M | Ø 8 | 35.5 | 12 | 22.9 | 14.5 | 21 |
AH0384311A | 35/CGM | 1/8 M | Ø 10 | 30.5 | 7.5 | 23.5 | 18 | 17 |
AH0384312A | 35/CGM | 1/4 M | Ø 10 | 32.5 | 9 | 23.5 | 18 | 17 |
AH0384313A | 35/CGM | 3/8 M | Ø 10 | 33.5 | 10.5 | 23.5 | 18 | 17 |
AH0384314A | 35/CGM | 1/2 M | Ø 10 | 37 | 12 | 23.5 | 18 | 21 |
AH0384315A | 35/CGM | 1/4 M | Ø 12 | 37 | 9 | 29.2 | 20.5 | 21 |
AH0384316A | 35/CGM | 3/8 M | Ø 12 | 38 | 10.5 | 29.2 | 20.5 | 21 |
AH0384317A | 35/CGM | 1/2 M | Ø 12 | 41 | 12 | 29.2 | 20.5 | 21 |
AH0384318A | 35/CGM | 3/8 M | Ø 14 | 43.4 | 10.5 | 27.5 | 24 | 21 |
AH0384319A | 35/CGM | 1/2 M | Ø 14 | 45.7 | 12 | 27.5 | 24 | 24 |
AH0384320A | 35/CGM | 3/8 M | Ø 16 | 43.9 | 10.5 | 29 | 25.5 | 21 |
AH0384321A | 35/CGM | 1/2 M | Ø 16 | 46.2 | 12 | 29 | 25.5 | 24 |
CAMPI DI IMPIEGO: Circuiti pneumatici, oleodinamici e idraulici.
PRESSIONE D’ESERCIZIO: 10 bar (1 MPa)
TEMPERATURA DI LAVORO: 0°C (273°K) ÷ +60°C (333°K).
TIPI DI TUBO INNESTABILI: RILSAN (PA11/12), POLIURETANO, POLIETILENE, POLIESTERE, PTFE, NYLON (PA6) : ±0,5 (ø 4÷ø10) - ±0,1 (ø12 ÷ ø 16).
MATERIALI IMPIEGATI: Ottone nichelato (EN 12164- CW614N) - Tecnopolimero Nero - NBR - Pinza in acciaio inox.
O-RING/GUARNIZIONI: Guarnizioni in gomma antiolio NBR
FILETTATURA: Gas conica con PTFE - ISO 7 (BSPT) -DIN 2999 - BS 21. Gas cilindrica - ISO 228 (BSPP)
