77 - Tubo ANTISTATICO per impianti di VERNICIATURA - Tubi e spirali - Raccorderia - Ani

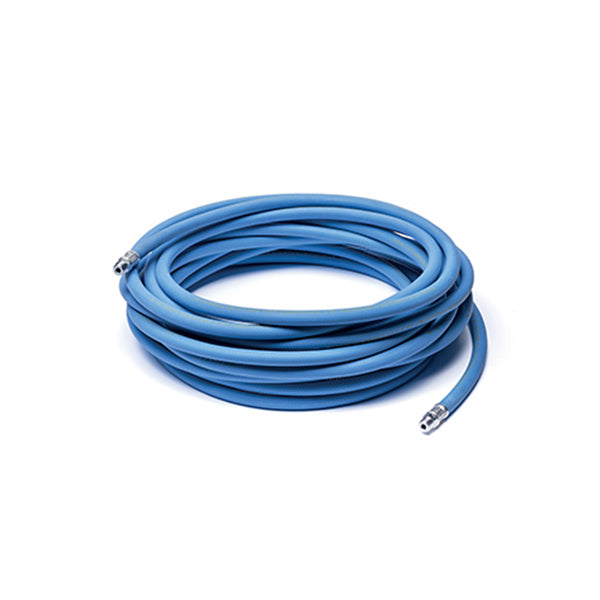

TUBO ANTISTATICO PER IMPIANTI DI VERNICIATURA

• Tubo antistatico in gomma EPDM intrecciata • Dissipa le scariche elettrostatiche • Eccellente resistenza ambientale • Estremamente flessibile • Confezionato in rotoli da 13 mt raccordati 1/4M BSPT • Pressione max di lavoro : 20°C (68 °F) = 20 bar (290 psi) • Pressione di scoppio : 20°C (68°F) = 60 bar (870 psi) • Campo di temperatura : -40°C / + 120°C

CARATTERISTICHE TECNICHE

CAMPI DI IMPIEGO: Circuiti pneumatici, oleodinamici e idraulici.
MATERIALI IMPIEGATI: Tubi plastici in Poliuretano (PU) - Polietilene (PE) - Poliammide/RILSAN - (PA-PA11/12) - PVC INTRECCIATO- Gomma

LEGENDA DELLA TABELLA:
Øest X Øint = Misure del tubo in mm
P es = Pressione d’esercizio: La pressione massima di esercizio in bar a temperatura di 20°C.
P exp = Pressione di scoppio: La pressione di scoppio in bar a temperatura di 20°C.
L = Lunghezza: Sviluppo lineare della spirale del tubo in mt.
L work = Lunghezza di lavoro: Lunghezza massima di lavoro del tubo in mt.
Ø spir = Diametro spirale: Diametro esterno del tubo a spirale in mm.
L spir = Lunghezza spirale: Lunghezza del tubo a spirale in mm.
Rag. Curv. = Raggio curvatura: Raggio di curvatura minimo del tubo in mm.
Toll = Tolleranza: Tolleranza delle misure dei diametri del tubo in mm.
